Máy quấn cuộn dây stator động cơ điện tự động

Đặc điểm nổi bật máy quấn cuộn dây stator tự động

• Máy quấn dây stator động cơ điện tự động thực hiện quá trình quấn dây.
• Trang bị 2 trạm làm việc và 2 đầu quấn (Flyer).
• Điều khiển bằng PLC kết hợp màn hình cảm ứng.
• Gá khuôn bằng tay, thao tác kẹp và nhả khuôn thông qua cần gạt điều khiển.
• Thay thế bộ kẹp dụng cụ nhanh chóng.
• Có thể điều chỉnh hành trình và góc nghiêng.
• Máy quấn cuộn dây stator tự động cho phép cài đặt thông số dễ dàng và có chức năng cảnh báo.

Mô tả máy quấn cuộn dây stator tự động

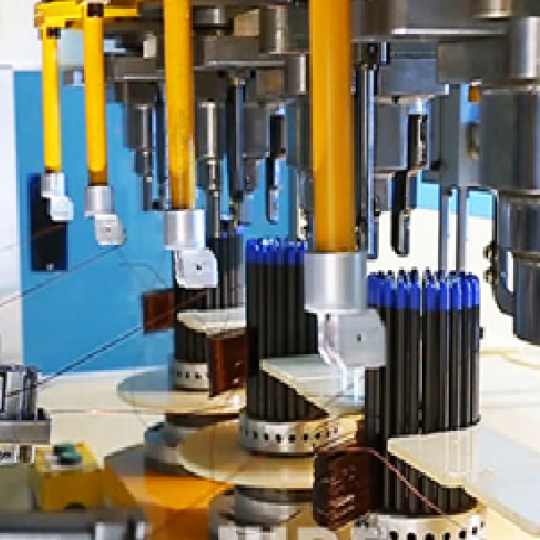

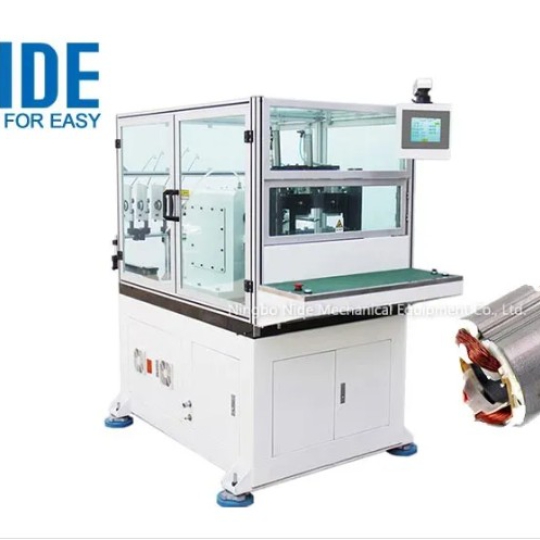

Máy quấn cuộn dây stator tự động (Automatic stator coil winding machine) với hai trạm làm việc và hai đầu quấn được thiết kế chuyên dụng cho stator 2 cực của các loại động cơ như máy trộn, máy xay, máy hút bụi,...

Máy có khả năng quấn đồng thời hai stator, cơ cấu tự khóa giúp vận hành nhanh chóng và thuận tiện. Các thông số quấn có thể được cài đặt và lưu trữ trực tiếp trên màn hình cảm ứng.

ABM là đại lý phân phối thiết bị sản xuất động cơ điện Nide tại Việt Nam

Ứng dụng máy quấn cuộn dây stator tự động

Máy quấn cuộn dây stator tự động phù hợp để quấn stator 2 cực cho các sản phẩm như:

• Động cơ máy trộn.
• Động cơ máy xay.
• Động cơ máy hút bụi.
• Các loại động cơ stator 2 cực tương tự.

Thông số kỹ thuật máy quấn cuộn dây stator tự động

Đường kính dây quấn: 0,15 – 1,3 mm

Đường kính ngoài stator: 50 – 150 mm

Chiều dài lõi stator: 20 – 60 mm

Số cực: 2 cực

Số vòng quấn: 0 – 9.999 vòng

Tốc độ trục chính: 0 – 450 vòng/phút

Công suất động cơ: 4,5 kW

Áp suất khí nén: 5 – 7 kg/cm²

Nguồn điện: AC 380V, 3 pha, 50/60 Hz

Khối lượng máy: 1.200 kg

Kích thước máy: 1050 (Dài) × 2300 (Rộng) × 1750 (Cao) mm

Quy trình vận hành

• Cố định bộ dụng cụ quấn vào lõi stator.
• Đặt lõi stator lên bệ nạp liệu.
• Nhấn nút START.
• Cửa an toàn tự động đóng lại.
• Bệ nạp di chuyển vào vị trí quấn.
• Máy quấn cuộn dây stator tự động thực hiện quá trình quấn và cắt dây hoàn toàn tự động.
• Trong thời gian máy đang quấn, người vận hành có thể lắp dụng cụ quấn lên hai lõi stator tiếp theo.
• Sau khi hoàn thành, bệ nạp tự động di chuyển ra ngoài và cửa an toàn mở.
• Lấy stator đã quấn ra và đặt hai lõi stator mới lên bệ nạp.
• Chu trình làm việc tiếp theo bắt đầu.

Ưu điểm máy quấn cuộn dây stator tự động

• Vận hành đơn giản.
• Mức độ tự động hóa cao.
• Điều khiển bằng PLC kết hợp màn hình cảm ứng.
• Hai trạm làm việc giúp nâng cao năng suất.
